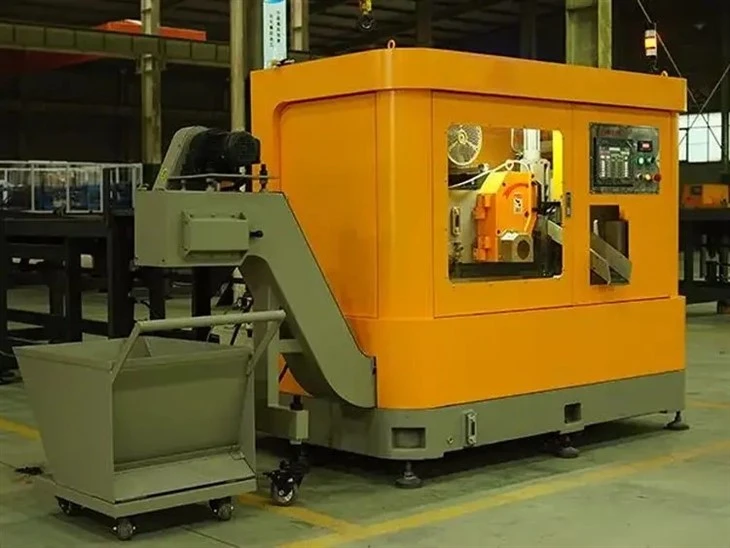

AsTopress, sa ponosom predstavljamo našeIndustrijska horizontalna tračna pila, dizajniran za efikasno i precizno rezanje čeličnih šipki, koji se široko koriste u metaloprerađivačkoj industriji. Ova mašina za sečenje kombinuje modernu tehnologiju sa visokokvalitetnim materijalima kako bi zadovoljila zahteve naših kupaca za efikasnošću proizvodnje i preciznošću rezanja.

Princip rada proizvoda

Mašina za kružno rezanje čelične šipke radi tako što prvo sigurno stegne čeličnu šipku na mjestu. Sistem za hranjenje na servo pogon tada precizno pozicionira šipku za rezanje. Nakon što je poravnata, električna glava aktivira list kružne pile, koji se spušta kako bi sekao kroz materijal s preciznošću. Tokom ovog procesa, sistem za hlađenje maglom primenjuje mazivo kako bi se smanjila toplota i trenje. Nakon što je rez završen, automatski separator materijala efikasno prikuplja gotove komade, omogućavajući mašini da se neprimetno resetuje za sledeći radni komad.

Karakteristike proizvoda

Machine Bed

Krevet mašine je napravljen od visokokvalitetnog livenog gvožđa visoke čvrstoće, koji nudi odličnu krutost i apsorpciju udara. Ova konstrukcija poboljšava ukupnu stabilnost mašine, osiguravajući pouzdane i dosljedne performanse rezanja.

Komponente Power Head

Pogonska glava je izrađena od legiranog čelika visoke čvrstoće, sa precizno livenim mjenjačem koji pruža odličnu otpornost na habanje i otpornost na udar. Posebna termička obrada i precizno brušenje pogonskih zupčanika osiguravaju prijenos bez zazora, produžavajući vijek trajanja lista pile i minimizirajući vibracije tokom rezanja.

Sistem za hranjenje

Ova mašina koristi visokoprecizni kuglični vijak i sistem za dovod na servo motor, omogućavajući brzo i precizno sečenje radnih komada. Ova metoda hranjenja prema međunarodnom standardu osigurava stabilnost i pouzdanost tokom cijelog procesa piljenja.

Uređaj za automatsko hranjenje

Naš uređaj za automatsko dovođenje sastoji se od servo motora, kugličnog vijka, linearne vodilice i horizontalnog steznog cilindra. Njegova primarna funkcija je postizanje visokopreciznog automatskog rezanja fiksne dužine, brzo dovođenje radnih komada u poziciju rezanja i značajno poboljšanje efikasnosti proizvodnje uz smanjenje ručnog rada.

Stezni uređaj

Stezni uređaj se sastoji od tri horizontalne stezaljke i jedne vertikalne stezaljke. Prednje i zadnje stezaljke mogu istovremeno osigurati i osloboditi obradak, osiguravajući stabilnost i pouzdanost tokom procesa rezanja.

Automatski separator materijala

Ovaj uređaj olakšava prikupljanje glava i repova materijala, automatski odvaja i postavlja gotove proizvode, čime se poboljšava efikasnost rada i smanjuje ručno rukovanje.

Zero Tailing funkcija

Naša funkcija nula repa koristi kuglični vijak sa servo motorom kako bi osigurao rezanje repa nulte dužine pri svakoj operaciji, omogućavajući korisnicima da uštede na materijalnim troškovima i minimiziraju otpad.

Hidraulični sistem

Hidraulički sistem uključuje rezervoar za ulje, hidrauličnu pumpu i aktuatore, koji koriste međunarodno priznate hidraulične komponente brendova kao što su Bosch i Rexroth. Ovo osigurava niske stope kvarova i stabilne performanse, sposobne za izvršavanje raznih programa rezanja.

Električni sistem

Električni sistem se sastoji od kontrolnog ormara, ekrana osetljivog na dodir, PLC-a, pogonskog motora, kontaktora i releja, koji omogućavaju sveobuhvatno praćenje procesa rezanja. Ovaj sistem garantuje da se svaki korak, od automatskog podešavanja do kompletnog rezanja, izvodi pod sigurnosnom zaštitom.

product-700-467

Zašto odabrati nas

Naša visokokvalitetna industrijska horizontalna tračna pila S-100 ima značajna poboljšanja u odnosu na tradicionalne modele, uključujući:

Materijalna konstrukcija: Postolje mašine i ključne komponente izrađene su od livenog gvožđa visoke čvrstoće i legiranog čelika, obezbeđujući stabilnost u uslovima visokog opterećenja.
Efikasnost rezanja: Upotreba uvezenih teških TCT listova testere smanjuje vrijeme rezanja za preko 30%, uvelike povećavajući efikasnost rezanja.
Optimizirani mjenjač: Mjenjač je poboljšan kako bi se poboljšala preciznost proizvodnje, s minimalnim zazorom, poboljšavajući performanse rezanja i produžavajući vijek trajanja lista pile.
Vodilice visoke krutosti: Linearne vođice visoke krutosti osiguravaju stabilnost tokom rezanja, sprječavajući greške uzrokovane vibracijama.
Sigurnosne karakteristike: Poboljšane sigurnosne mjere u dizajnu programa štite i operatere i opremu tokom rada.

Razlike od sličnih mašina

Struktura karoserije: Koristi liveni dizajn karoserije, što ga razlikuje od mašina sa alternativnim materijalima ili strukturama.

Funkcija lista testere: Pruža funkcionalnost dvostruke namjene sa TCT i HSS oštricama, nudeći veću svestranost u poređenju sa mašinama sa jednofunkcionalnim noževima.

Glavni način stezanja: Usvaja dizajn stezanja u tri tačke, koji se razlikuje od mašina koje koriste alternativne metode stezanja.

Active Deflection Feeding: Sadrži funkciju aktivnog skretanja, što ga izdvaja od mašina bez ove mogućnosti ili sa lošijim rezultatima.

Dizajn vretena mjenjača: Opremljen vretenastim mjenjačem visoke krutosti i visoke preciznosti s mehanizmom za eliminaciju zazora, pružajući superiorne performanse u poređenju sa mašinama jednostavnijeg dizajna.

Metoda rada: Koristi pokretanje s jednim dugmetom i konverzacijski dizajn unosa dodirom, što je u suprotnosti sa mašinama koje koriste tradicionalne tipke ili dugmad.

Parametri proizvoda

S100
Predmeti	jedinica	Specifikacije
TCT list kružne pile	mm	Φ360xΦ40xt2.6
Raspon rezanja	mm	Φ20-Φ100
Stezni uređaj		Horizontalno vertikalno stezanje
Brzina rotacije lista testere	rpm	50-160(bezstepena kontrola brzine)
Snaga servo motora	kw	11
Pritisak hidrauličkog sistema	mpa	7
Pogon za hranjenje	kw	1.0 AC servo motor, kuglični vijak
Pogon za rezanje	kw	2.0 AC servo motor, kuglični vijak
Oprema za obradu sa funkcijom nulte jalovine	kw	1 AC servo motor, kuglični vijak
Hlađenje		Uređaj za hlađenje maglom
Automatska dužina uvlačenja	mm	Najdužih 800
Preciznost hranjenja	mm	±0.03-0.05
Raspon dužine glave	mm	10-100
Dužina repa je najkraća	mm	Može garantirati posljednje normalno sečenje (ne pod utjecajem strukture)
Kapacitet rezervoara	L	70L
Kompresija zraka	bar	4-6
Uklanjanje čipova		Automatski strugač za transport mrvica
Dimenzija	mm	H=1750 W=2980 L=10180
Neto težina (glavni okvir + polica)	kg	5
